Eine SPS vollständig anbinden
Eine SPS anbinden und verifizieren, dass Daten tatsächlich ankommen – so lautet dieses Tutorial. Gelingt die erste Anbindung, sind alle weiteren nur Wiederholungen desselben Ablaufs.
Eine Installation ist nicht erforderlich – die öffentliche Demo ist mit mehreren Simulatoren verbunden, sodass Sie direkt mitmachen können. Die Installation eines echten Gateways führen Sie erst durch, nachdem Sie dieses Tutorial durchgearbeitet haben.
- Ein installiertes Edge Gateway → Installation (install.sh)
- IP-Adresse und Port einer SPS sowie ein zu lesendes Adresse
- Netzwerkverbindung vom Gateway zur SPS – ist diese nicht gegeben, schlägt alles Weitere fehl
Es gibt eine öffentliche Demo – https://demo-edge.plantpulse.io (admin / admin123!).
Die folgenden Screenshots stammen aus dieser Demo. Verwenden Sie parallel dazu
https://demo-platform.plantpulse.io für die übergeordnete Plattform.
Zu jedem Schritt gibt es ein kurzes, stummes Video.
Schritt 1 – Anmelden und Passwort ändern

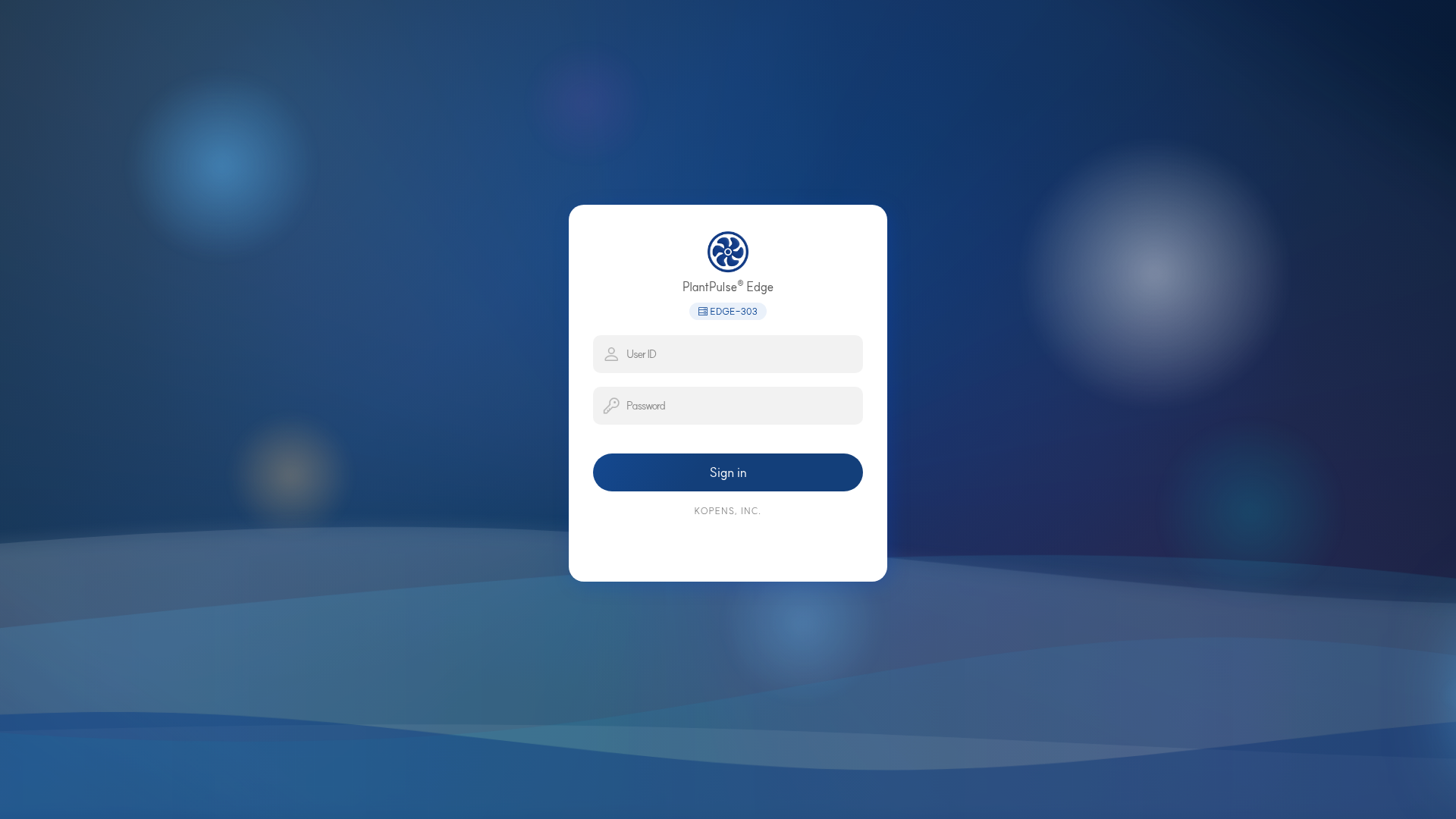

Öffnen Sie die Gateway-Adresse im Browser. Die Benutzerkennung ist admin.
Das Badge unter dem Logo ist die Kennung dieses Gateways (in der Demo: EDGE-303).
Wenn Sie das Standardpasswort verwenden, ändern Sie es jetzt → Passwort ändern. Wird dies aufgeschoben, bleibt es meist dauerhaft unverändert.
Schritt 2 – Eine Verbindung anlegen

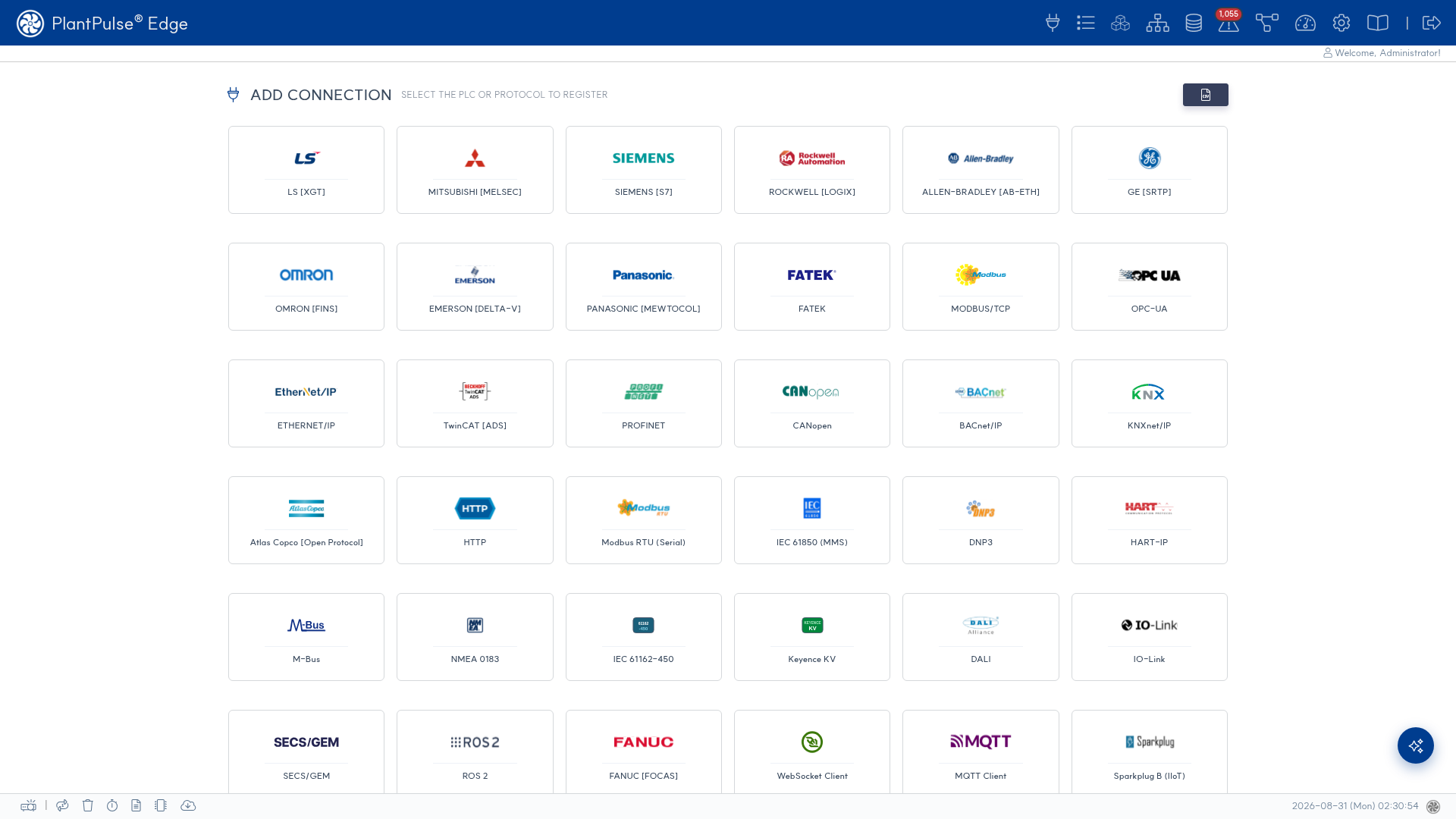

Klicken Sie im Bereich Verbindung auf ＋ – die Protokollkarten erscheinen. Wählen Sie die Karte für Ihr eingesetztes Gerät.
Das obige Video basiert auf LS XGT. Siemens S7 und Modbus/TCP folgen derselben dreistufigen Struktur.
Falls Sie nicht wissen, welches Protokoll verwendet wird, suchen Sie im Protokoll-Guide nach dem Gerätetyp.
Das Formular hat unabhängig vom Treiber dieselbe dreistufige Struktur.
| Schritt | Was auszufüllen ist |
|---|---|
| OPC-Info | Site-ID · OPC-ID · Name · Beschreibung |
| Protokollverbindung | IP · Port · Erfassungsintervall (ms) · Erfassungsoptionen |
| Treiberoptionen | Nur dieser Schritt ist protokollspezifisch |
Genau wie in der Bildschirmmeldung angegeben. Legen Sie zuerst eine Namenskonvention fest und registrieren Sie dann. Fehlende Pflichtwerte führen zum Fehlschlag der Registrierung.
Schritt 3 – Test connection klicken
Dies ist die erste Hürde des Tutorials. Klicken Sie vor dem Speichern, um zu prüfen, ob die Verbindung tatsächlich hergestellt wird.
Bei Fehlschlag – meist eine der folgenden drei Ursachen.
| Symptom | Zuerst prüfen |
|---|---|
| Timeout | Firewall/VLAN zwischen Gateway und SPS → Netzwerkkonfiguration |
| Verweigert | Portnummer, Zugriffsberechtigung auf SPS-Seite |
| Verbunden, aber keine Werte | Treiberoptionen (z. B. Slave-ID) → Treiber-Referenz |
Bei Erfolg speichern.
Schritt 4 – Ein Tag anlegen
Registrieren Sie eine zu lesende Adresse als Tag. Die Adressnotation ist protokollspezifisch –
prüfen Sie die plc_address-Regeln des jeweiligen Treibers im Treiber-Referenz.
Ein Fehler hier führt dazu, dass die Verbindung in Ordnung ist, aber keine Werte eintreffen.
Wählen Sie eine Adresse, deren Wert sich ständig ändert (z. B. ein Zähler), damit Sie die Aktualisierung sofort im Bildschirm sehen. Registrieren Sie nicht gleich dutzende Tags – sobald eines funktioniert, gelten für alle weiteren dieselben Regeln.
Schritt 5 – Wertankunft prüfen
Zweite Hürde. Prüfen Sie im Dashboard, ob der Wert des zuvor angelegten Tags aktualisiert wird.
Wenn kein Wert sichtbar ist, grenzen Sie das Problem in dieser Reihenfolge ein.
- Ist der Verbindungsstatus normal (Verbindungsliste)
- Entspricht die Tag-Adressnotation den Treiberregeln
- Ist das Erfassungsintervall nicht zu lang
- Was steht im Log → Fehlerbehebung
Schritt 6 – Daten an die übergeordnete Plattform senden
Sobald Werte im Gateway sichtbar sind, senden Sie diese an die übergeordnete PlantPulse-Plattform.
Plattformadresse und Token sind die bei der Installation eingegebenen Werte →
server.api_key unter Passwort ändern.
Wenn dasselbe Tag in der Plattformansicht erscheint, sind Sie fertig.
Nach Abschluss
| Nächste Schritte | Dokumentation |
|---|---|
| Weitere SPS auf dieselbe Weise hinzufügen | Protokoll-Guide |
| Erfasste Werte abfragen | Punktsuche |
| Formeln oder Verarbeitung erforderlich | Flow |
| Inspektion vor Übergabe vor Ort | Produktionsbereitschaft |
Das schnellste Beispiel zur Abfrage erfasster Werte zeigt dieses Video.
