Erste Anlagendaten auf dem Bildschirm anzeigen
Wir gehen den Weg von einer leeren Platform bis dahin, wo die Anlagenwerte auf dem Bildschirm sichtbar sind.
Es ist keine Installation erforderlich — Sie können dies jetzt direkt mit der öffentlichen Demo nachvollziehen. Die Installation auf Ihrem eigenen Server sollte erst erfolgen, nachdem Sie diesen Durchlauf abgeschlossen haben. Die Reihenfolge ist: Standortregistrierung → Edge-Verbindung → Modellkonfiguration. Sobald dieser Pfad steht, ist der Rest nur noch Wiederholung.
- Ein Browser. Es ist keine Installation erforderlich — Sie können der öffentlichen Demo unten folgen.
- Für die Nutzung auf Ihrem eigenen Server → Die Einzeilen-Installation und die Änderung des Initialpassworts müssen abgeschlossen sein.
- Zeitaufwand: ca. 15 Minuten. Es gibt 5 Schritte, wobei jeder Schritt auf den Ergebnissen des vorherigen aufbaut.
Es gibt eine öffentliche Demo — https://demo-platform.plantpulse.io (admin / admin123!).
Alle folgenden Screenshots stammen aus dieser Demo. Für den Edge-Teil verwenden Sie bitte zusätzlich https://demo-edge.plantpulse.io.
Jedem Schritt ist ein kurzes, stummes Video beigefügt. Ein kurzer Blick in das Video vor dem Lesen des Textes hilft, sich mit der Benutzeroberfläche vertraut zu machen.
Die Demo wird im Standard-Locale (en) angezeigt. Für eine Installation in Koreanisch verwenden Sie PP_LANG=ko.
Im Folgenden werden die auf dem Bildschirm sichtbaren englischen Begriffe fett geschrieben und die deutsche Bedeutung hinzugefügt.
Schritt 1 — Standort registrieren

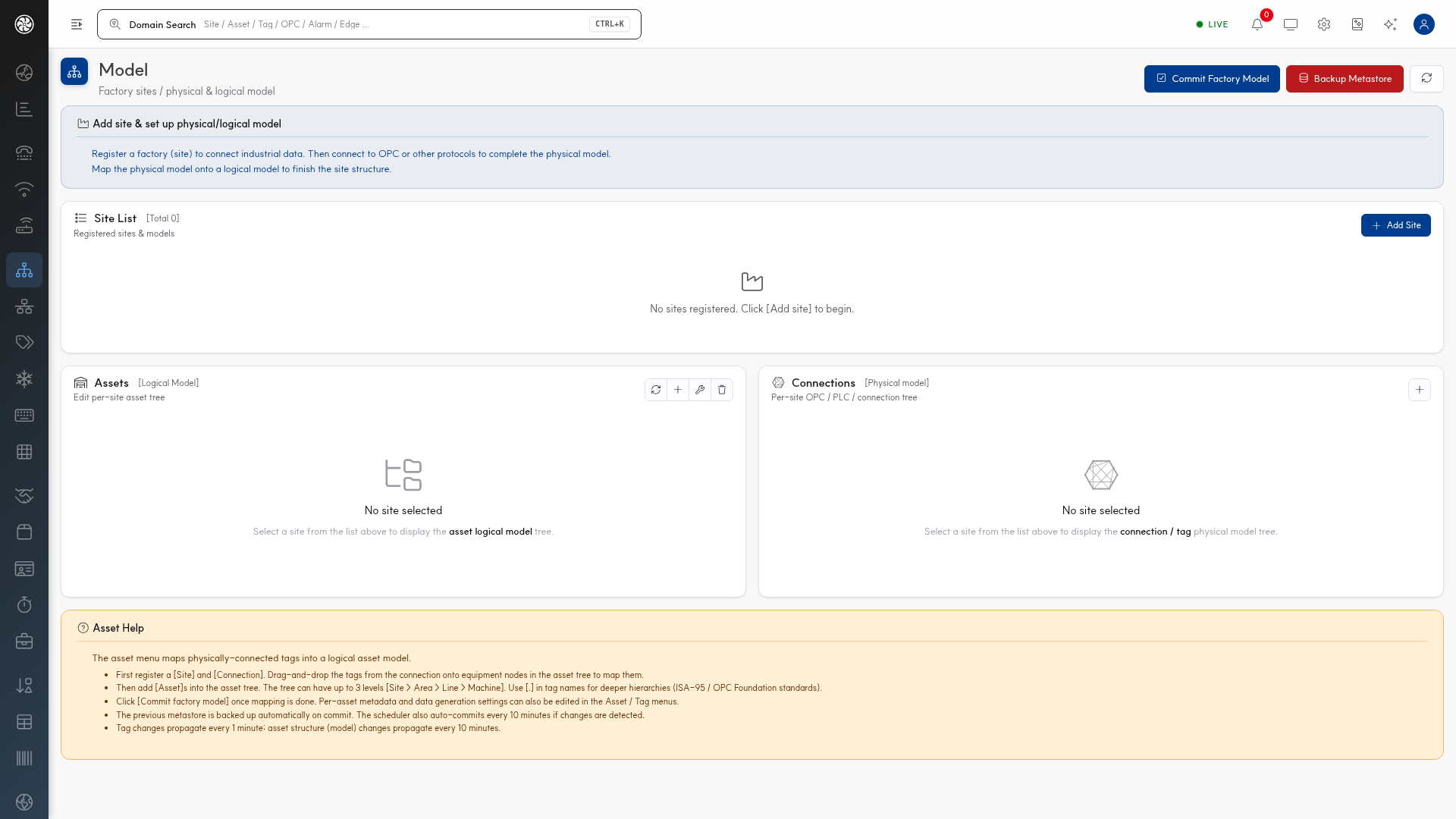

Gehen Sie im linken Menü zu Factory > Model (/model/index). Wenn noch nichts konfiguriert ist, sieht es so aus:
Das Hinweisfenster beschreibt die Reihenfolge genau: "Registrieren Sie die Fabrik (Standort) → Verbinden Sie OPC oder andere Protokolle, um das physische Modell zu vervollständigen → Mappen Sie das physische Modell auf das logische Modell."

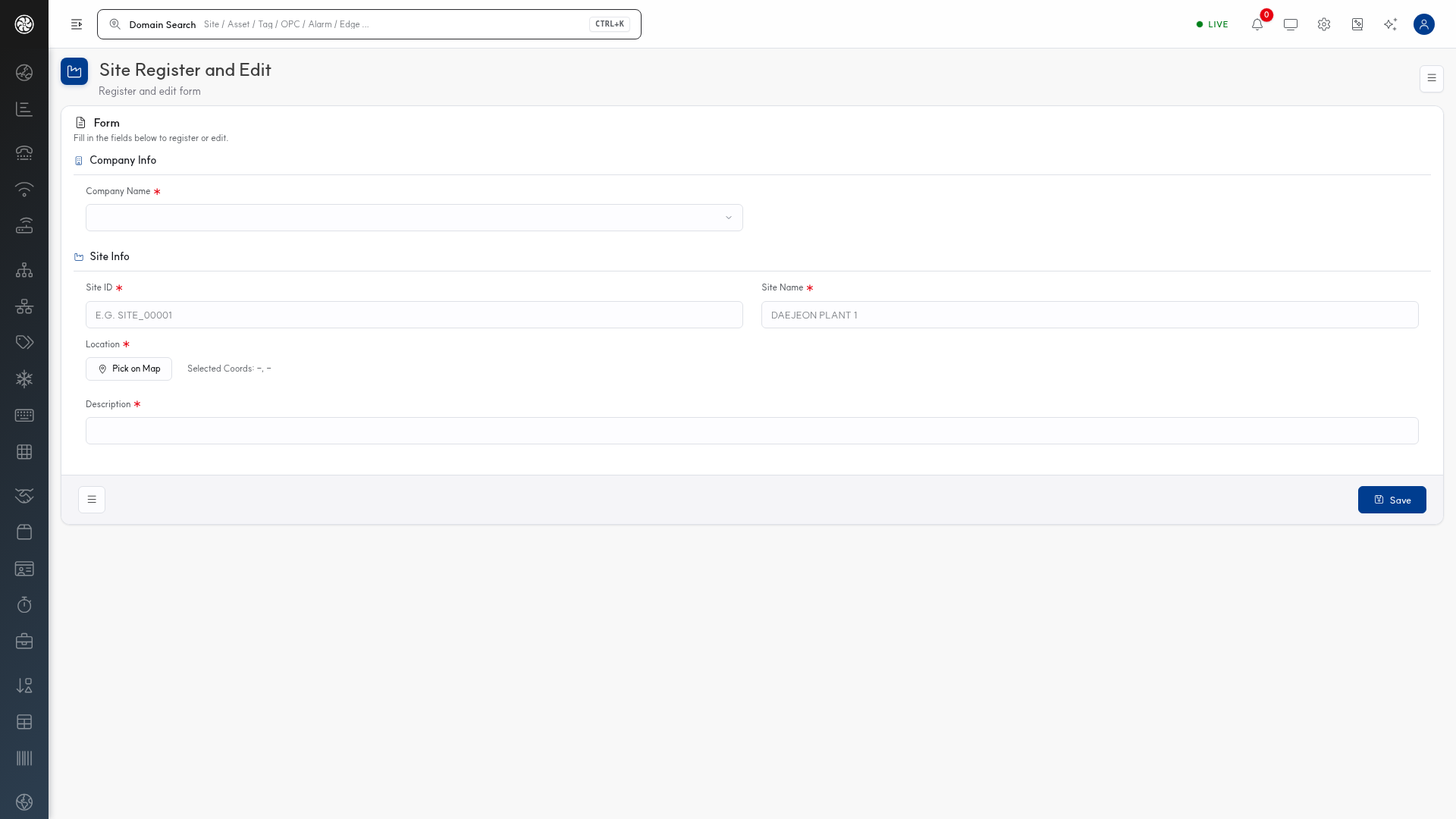

Klicken Sie rechts auf Add Site (Standort hinzufügen), um das Registrierungsformular zu öffnen.
| Eingabe | Pflicht | Inhalt |
|---|---|---|
| Enterprise Name | ✱ | Wählen Sie das Unternehmen (eines bei der Installation) |
| Site ID | ✱ | Beginnt mit SITE_. Nur Buchstaben, Zahlen und _ |
| Site Name | ✱ | Geläufiger Name (z. B. DAEJEON PLANT 1) |
| Location | ✱ | Koordinaten mit Pick on Map auswählen |
| Description | ✱ | Beschreibung |
Auch Location und Description sind Pflichtfelder (✱). Wenn Sie speichern, ohne einen Punkt auf der Karte zu markieren, wird die Speicherung nicht akzeptiert.
Diese ID wird konsistent in Tags, APIs und Berichten verwendet. Legen Sie vor der Registrierung eine Namenskonvention fest → Domain-ID-Regeln.
Schritt 2 — Edge verbinden
Die Daten werden vom Edge-Gateway hochgeschoben. Tags werden nicht manuell in der Platform erstellt, sondern kommen aus der Erfassung am Edge hoch. Daher steht die Verbindung vor der Modellierung.

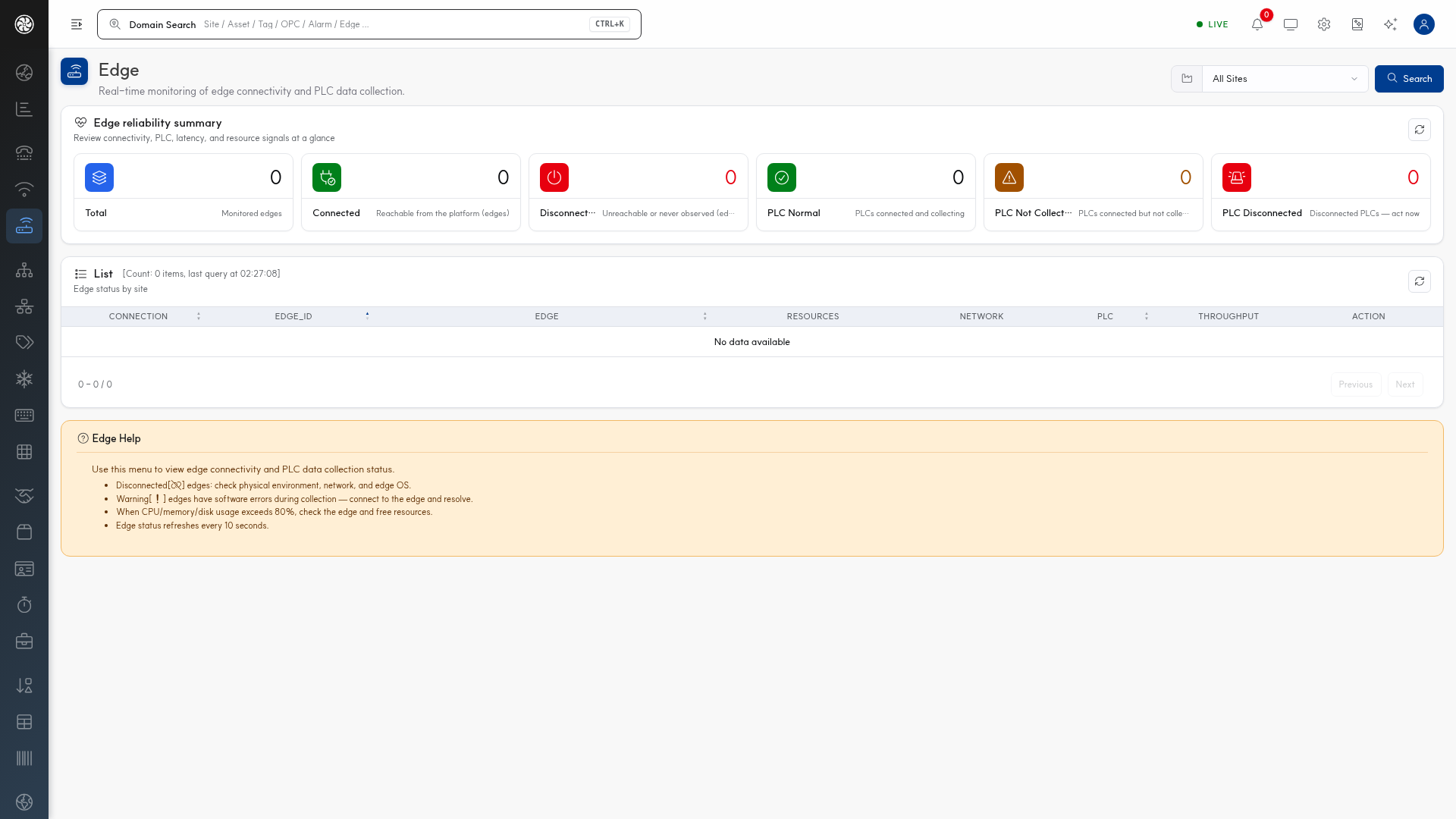

Folgen Sie für die Einstellungen auf der Gateway-Seite dem Edge-Tutorial. Sobald die Platform-Adresse und der Token im Gateway hinterlegt sind, erscheint das Gerät in der Platform unter Connectivity > Edge (/edge/index).
Die sechs oberen Karten bilden die erste Hürde.
| Karte | Bedeutung |
|---|---|
| Total | Anzahl der überwachten Edges |
| Connected | Von der Platform erreichbare Edges |
| Disconnected | Nicht erreichbare oder nie beobachtete Edges |
| PLC Normal | Verbundene PLCs, die Daten erfassen |
| PLC Not Collecting | Verbundene PLCs, die keine Daten erfassen |
| PLC Disconnected | Getrennte PLCs |
Wenn Total 1 · Connected 1 · PLC Normal 1 erreicht ist, ist dieser Schritt erfolgreich.
Das Edge Help-Fenster unten auf dem Bildschirm gibt Hinweise: Bei getrennten Edges sollten die physische Umgebung, das Netzwerk oder das Edge-OS geprüft werden; bei Warnungen Softwarefehler während der Erfassung; bei einer CPU-, Speicher- oder Festplattenauslastung von über 80 % sollten die Ressourcen geprüft werden.
Die Spalten der Liste sind CONNECTION · EDGE_ID · EDGE · RESOURCES · NETWORK · PLC THROUGHPUT. Eine detaillierte Anleitung zum Lesen finden Sie unter Verbindungsmanagement.
Schritt 3 — Modell konfigurieren
Sobald Werte eingehen, werden diese der Anlagenstruktur zugewiesen. Ohne diesen Schritt existieren zwar Daten, aber es ist unklar, «zu welcher Anlage welcher Wert» gehört.

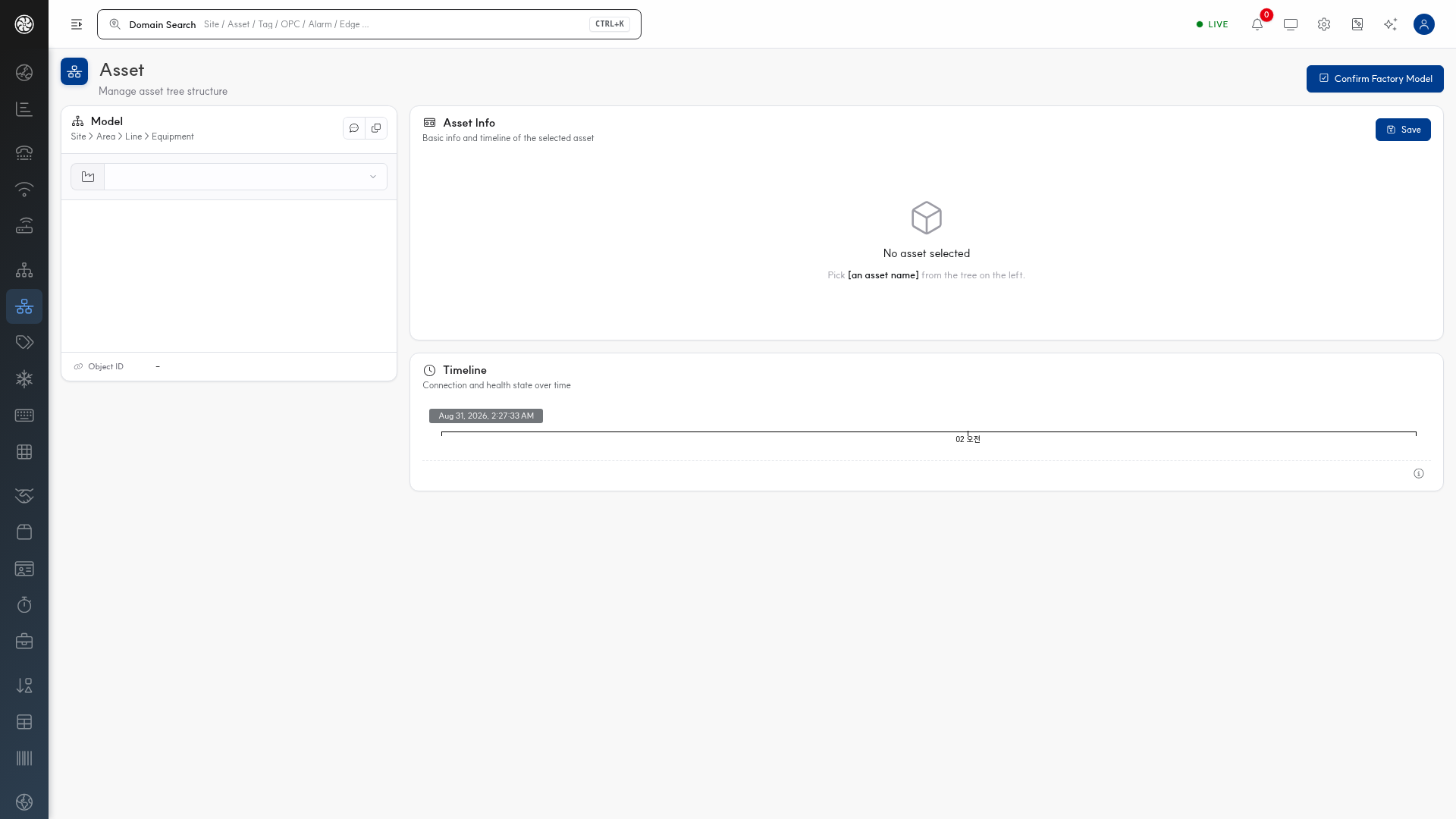

Gehen Sie zu Factory > Asset (/asset/tree/index).
Der Baum folgt der Hierarchie Standort › Bereich › Linie › Anlage (das oberste Datenlevel Unternehmen wird im Baum nicht angezeigt). Erstellen Sie die Struktur von oben nach unten.
| Ebene | Bedeutung | ID-Beispiel |
|---|---|---|
| Site | Fabrik/Betriebsstätte | In Schritt 1 erstellt |
| Area | Bereich | AREA_000001 |
| Line | Linie | LINE_000001 |
| Equipment | Tatsächliche Anlage | EQUIPMENT_000001 |
Nach Auswahl eines Assets erscheinen im rechten Bereich Asset Info die Details sowie die Timeline (Verlauf der Verbindungs- und Gesundheitszustände).
Wichtig zum Abschluss — Confirm Factory Model
Klicken Sie oben rechts auf Confirm Factory Model (Fabrikmodell bestätigen).
In diesem Schritt werden die registrierten Standorte, Assets und Tags in die Event-Rule-Engine übernommen. Wenn Sie dies nicht tun, werden keine Zustands- oder Aggregations-Event-Rules erstellt, wodurch Dashboards und Alarme leer bleiben.
⚠️ Umgekehrt sollten Sie dies nicht zu häufig tun, da die Neuregistrierung der Rules rechenintensiv ist. Es ist richtig, dies erst einmal am Ende aller Änderungsarbeiten zu klicken.
Wenn nach dem Klicken unter CEP > Statement neue Rules sichtbar sind, ist die Konfiguration korrekt.
Schritt 4 — Dateneingang prüfen
Dies ist die zweite Hürde. Wenn sich die Tag-Werte unter Equipment > Datenabfrage (/asset/data/index) oder Data > Trend (/storage/index) aktualisieren, war der Vorgang erfolgreich.
Falls keine Werte sichtbar sind, schließen Sie die Fehlerquelle in dieser Reihenfolge ein:
| Prüfung | Wenn nein |
|---|---|
| 1. Sind Werte auf der Edge-Seite sichtbar? | Gehe zu Edge-Tutorial Schritt 5 |
| 2. Ist der Status unter Connectivity > Edge PLC Normal? | Problem zwischen Gateway und PLC |
| 3. Ist der Tag der Anlage zugewiesen? | Prüfen unter Factory > Tag (/tag/index) |
| 4. Wurde Confirm Factory Model geklickt? | Zurück zu Schritt 3 und klicken |
Die meisten Fälle von «Alles registriert, aber der Bildschirm ist leer» liegen an diesem Versäumnis.
Schritt 5 — Einen Alarm einrichten
Sobald Werte eingehen, legen Sie Bedingungen fest. Unter Alarm > Alarm (/alarm/index) konfigurieren Sie Grenzwerte → Alarmmanagement.
Mit diesem Schritt ist der Kreislauf Erfassung → Speicherung → Überwachung einmal vollständig durchlaufen.
Abschluss
| Nächste Schritte | Dokumentation |
|---|---|
| Betrieb in der Organisation | Arbeitsprozesse |
| Weitere Anlagen hinzufügen | Fabrikmanagement |
| Daten verarbeiten und verknüpfen | Flow |
| Anbindung externer Systeme | API-Benutzerhandbuch |
| Inspektion vor Übergabe | Änderung des Initialpassworts |
