PLC 1台を最後まで接続する
PLC 1台を接続して、データが実際に入ってくるところまでを確認するチュートリアルです。 最初の1台を成功させれば、残りは同じ手順の繰り返しです。
インストールは不要です — 公開デモにシミュレータが複数台接続されているので、今すぐそのまま試せます。実際のゲートウェイのインストールは、これを一通り確認してから行ってください。
- インストールが完了した Edge ゲートウェイ → インストール (install.sh)
- PLC 1台の IPアドレスとポート、そして読み取る アドレス 1つ
- ゲートウェイからその PLC まで ネットワークが到達すること — 届かないと以降すべて失敗します
公開デモがあります — https://demo-edge.plantpulse.io (admin / admin123!)。
以下の画面はこのデモでキャプチャしたものです。上位プラットフォーム側は
https://demo-platform.plantpulse.io を合わせてご利用ください。
各ステップに短い無音動画を付けています。
ステップ1 — ログインしてパスワードを変更します

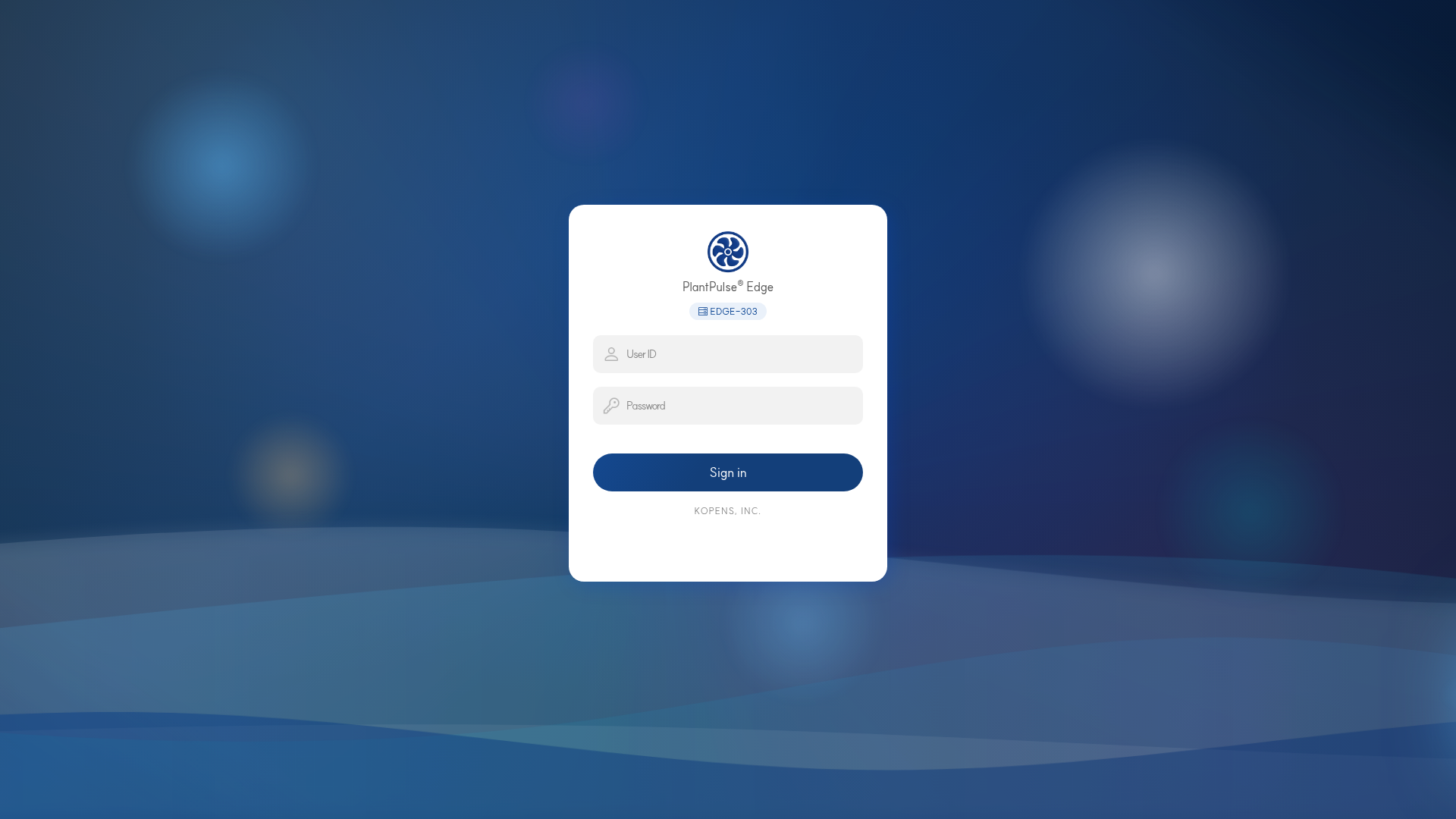

ブラウザでゲートウェイのアドレスを開きます。ユーザーID は admin です。
ロゴの下のバッジがこのゲートウェイの 識別子 です(デモでは EDGE-303)。
デフォルトのパスワードを使っているなら、今すぐ変更してください → 初期パスワードの変更。後回しにすると、たいていそのまま変えません。
ステップ2 — 接続を1つ作成します

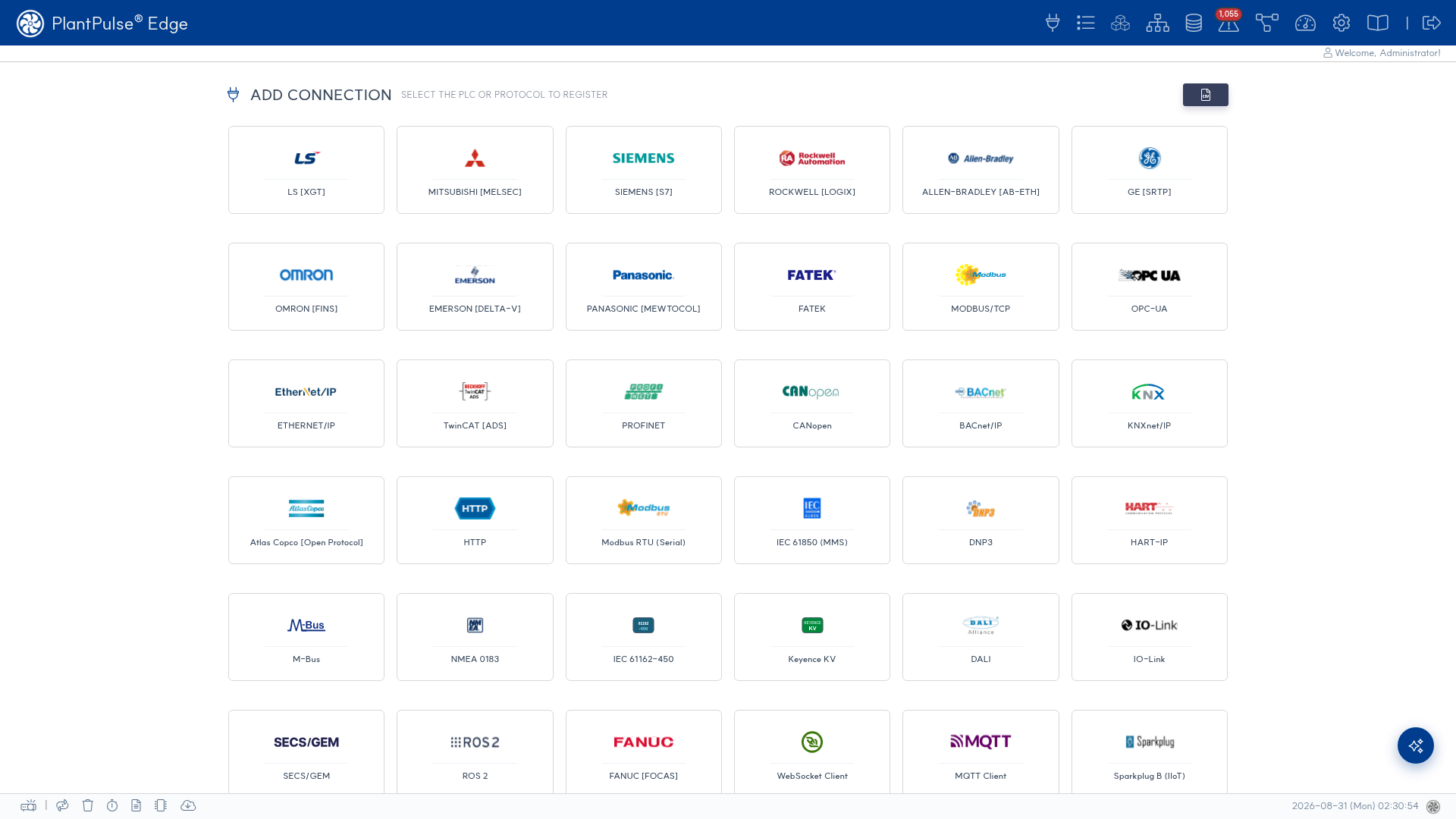

接続 画面で ＋ を押すと、プロトコルカードが展開されます。使用する機器のカードを選びます。
上の動画は LS XGT を基準にしています。シーメンス S7 と Modbus/TCP も同じ3段構造です。
どのプロトコルかわからない場合は、プロトコルガイド で機器種別から探してください。
フォームはドライバが異なっても 3段構造は同じです。
| 段 | 入力するもの |
|---|---|
| OPC info | サイトID · OPC ID · 名前 · 説明 |
| Protocol connection | IP · ポート · 収集周期(ms) · 収集オプション |
| ドライバ別オプション | ここだけプロトコルごとに異なります |
画面の案内文に書いてあるとおりです。名前の規則を先に決めてから登録してください。 必須項目が空だと登録自体が失敗します。
ステップ3 — Test connection を押します
ここがこのチュートリアルの 最初の関門 です。保存する前に押して、実際に接続できるか確認します。
失敗する場合 — ほとんどは以下のいずれかです。
| 症状 | 最初に確認するもの |
|---|---|
| タイムアウト | ゲートウェイから PLC までのファイアウォール・VLAN → ネットワーク構成 |
| 拒否された | ポート番号、PLC 側の接続許可設定 |
| 接続できるが値が来ない | ドライバ別オプション(スレーブID など) → ドライバリファレンス |
成功したら保存します。
ステップ4 — タグを1つ作成します
読み取るアドレス1つをタグとして登録します。アドレス表記は プロトコルごとに異なります —
ドライバリファレンス で該当ドライバの plc_address 規則を
確認してください。ここで間違えると、接続は正常なのに値だけが入ってきません。
値が常に変化するアドレス(カウンタなど)を選ぶと、画面ですぐに確認できます。最初から数十個を登録しないでください — 1つできれば、残りは同じ規則です。
ステップ5 — 値が入ってくるか確認します
2つ目の関門 です。ダッシュボードで先ほど作成したタグの値が更新されるか確認します。
値が見えない場合は、この順序で絞り込みます。
- 接続状態が 正常 か (接続リスト)
- タグのアドレス表記がドライバ規則と一致しているか
- 収集周期が長すぎないか
- ログに何が出力されているか → トラブルシューティング
ステップ6 — 上位プラットフォームへ送ります
ゲートウェイで値が見えたら、その値を上位の PlantPulse プラットフォームへ送信します。
プラットフォームのアドレスとトークンは、インストール時に入力した値です →
初期パスワードの変更 の server.api_key。
プラットフォーム画面で同じタグが見えたら 完了です。
完了したら
| 次にやること | ドキュメント |
|---|---|
| 残りの PLC を同じ方法で追加 | プロトコルガイド |
| 収集した値を照会する | ポイント検索 |
| 計算式・加工が必要 | フロー |
| 現場に引き渡す前の点検 | 本番稼働の受入基準 |
収集した値を照会する方法は、この動画が最も速いです。
